貼片磁珠在汽車電子中的EMC(電磁兼容性)解決方案中扮演著至關重要的角色。以下是對貼片磁珠在汽車電子EMC解決方案中的詳細分析：

一、貼片磁珠的工作原理與優勢

1、工作原理：

貼片磁珠利用鐵氧體的特殊性質，通過串聯到傳導線路中，能夠選擇性地作用于噪聲成分，而讓低頻信號通過。在高頻領域，貼片磁珠具有高阻抗，可以吸收并耗散噪聲能量。

2、優勢：

高阻抗特性：在高頻領域，貼片磁珠能夠提供高阻抗，有效抑制噪聲的傳播。

小型化：隨著電子元件小型化的需求，貼片磁珠的尺寸也越來越小，便于在汽車電子中集成。

可靠性高：經過特殊工藝處理，貼片磁珠能夠在汽車電子中承受高溫、高濕等惡劣環境，保持穩定的性能。

二、貼片磁珠在汽車電子中的應用

1、電源濾波：

在汽車電子的電源網絡中，貼片磁珠可以與其他濾波元件(如電容)組合使用，形成濾波網絡，有效降低電源網絡的開關噪聲。

2、信號線濾波：

對于汽車電子中的信號線，貼片磁珠可以串聯在信號線上，抑制信號線上的高頻噪聲，提高信號的傳輸質量。

3、EMC對策：

貼片磁珠是汽車電子中EMC對策的關鍵元件之一。通過合理布局和選擇適當?shù)馁N片磁珠，可以有效抑制汽車電子內部產生的電磁干擾，同時防止外部電磁干擾對汽車電子系統的影響。

三、高性能貼片磁珠的示例

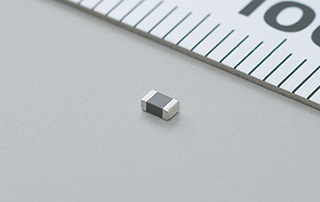

1、TDK的KPZ系列：

該系列貼片磁珠具有高達12安的額定電流，是業內額定電流最高的磁珠之一。其結構緊湊小巧，適用于汽車電子中的高電流密度區域。

工作溫度范圍為-55℃~+125℃，能夠滿足汽車電子在高溫環境下的工作需求。

2、TDK的MMZ1608-HE系列：

該系列貼片磁珠支持150℃環境下的高耐久性焊接，適用于汽車電子中的高溫焊接環境。

專為汽車相關應用而設計，如發動機控制模塊(ECM)、防抱死制動系統(ABS)、電動助力轉向系統(EPS)等。

四、貼片磁珠的選擇與注意事項

1、頻率-阻抗特性：

選擇貼片磁珠時，需要關注其頻率-阻抗特性。通常，R-X交點越偏向低頻側，其對振鈴等效應的抑制效果越好。

2、直流電阻：

直流電阻的高低直接影響電力消耗和信號強度。因此，在挑選貼片磁珠時，應盡可能選擇直流電阻較低的產品。

3、尺寸與安裝：

貼片磁珠的尺寸和安裝方式也是需要考慮的因素。需要根據汽車電子的具體布局和安裝要求，選擇合適的貼片磁珠尺寸和安裝方式。

4、可靠性測試：

在汽車電子中使用貼片磁珠前，需要進行可靠性測試，確保其能夠在汽車電子的惡劣環境中保持穩定的性能。

綜上所述，貼片磁珠在汽車電子中的EMC解決方案中具有重要作用。通過合理選擇和使用貼片磁珠，可以有效提高汽車電子的電磁兼容性，確保汽車電子系統的穩定運行。
